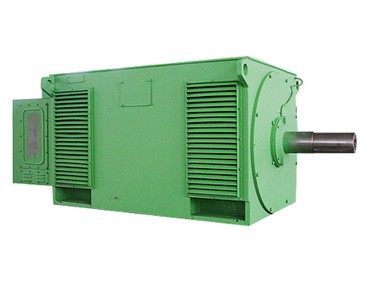

YR4503-6 6KV高压绕线型电机 防护等级为IP23.冷却方式为IC01

时间:2020-03-09   访问量:63

  首先,根据JB/T7594(6KV)和JB/T10445-2004(10KV)技术条件生产YR系列6KV和10KV YR4503-6 6KV高压绕线型电机绕线转子三相交流电机。YR4503-6 6KV高压绕线型电机防护等级为IP23(见GB4942.1),冷却方式为IC01(见GB/T1993)。


  YR系列6KV和10KV系列电动机具有高效、节能、低噪声、振动小、运行安全可靠、修理安装方便等优点。它可用于各种通用机械,如球磨机、风机、压缩机、水泵、破碎机、切割机、运输机械和其他原始电机。此外,它还可用于驱动大型惯性风扇、磨煤机、轧机、起锚机、电铲和其他机械。


  2.YR4503-6 6KV高压绕线型电机结构特点

YR系列电动机车架采用钢板焊接,使电动机具有刚性好、重量轻的优点。电动机结构的优化设计也使电动机系列易于安装和维护。定子和转子冲片由整块低损耗硅钢片制成,降低了铁损,提高了效率。YR系列电动机具有F级绝缘。定子铁芯压装后,电线嵌入框架外,线圈端部的外边缘用端箍固定,端部之间的间隙用填充物填充,这增加了线圈的整体刚度。线圈端部连接完成后,整个定子线嵌入部分用真空压力浸渍无溶剂漆处理。经过加工的定子插件最终被装入定子框架中,并用它固定


  中心高度小于500mm的电动机转子可采用铸铝结构。这种结构的转子导杆与槽壁紧密结合,更有利于转子散热,延长了电动机的允许锁定时间,增加了允许拖动载荷的转动惯量值。


  所有标准设计的4-12级电动机和H335-H450 2极电动机均采用滚动轴承结构,根据电动机中心高度和转速选择油脂或稀油润滑方式,不需要强制供油系统。用户指定采用滑动轴承的H500-H630或电动机的2P电动机采用滑动轴承结构,根据负荷情况采用油环自润滑或强制润滑。YR系列绕组电动机转子铁芯热套在轴上,转子线圈固定在槽内以减少振动。线圈与线圈之间的焊接采用先进的焊接技术,保证接头处的高机械强度和良好的导电性。转子线圈末端通过捆绑固定。真空压力浸漆后,转子绕组连接到集电环。这种转子结构特别适合承受旋转产生的离心力。为了在不移除电动机的情况下保持零件集电环,集电环位于框架外电动机的非轴向延伸端。这种结构使得轴承之间的距离更小,并改善了电动机的振动。外部集电环结构还可防止电刷磨损产生的碳粉进入电动机。集电环房间配有一个轴风扇和一个用于收集碳粉的过滤器。三、订购说明(用户订购时必须注明以下要求)


  订购时请注明以下参数:


  型号电动机(示例)YR560-4


  额定功率(千瓦)1800千瓦


  额定电压(v)10000伏


  极数6


  额定频率(赫兹)50赫兹


  防护等级IP23


  冷却模式IC01


  安装方法IMB3


  S1工作定额


  旋转方向为顺时针(看电动机轴)


  如果有任何其他特殊要求,如扭矩、起动电流、噪音水平、海拔高度(大于1000米)、环境温度(在-15度至40度范围之外)、皮带张力(皮带上的负载)等。请提供出线盒位置电动机的右侧(面向轴线电动机)。


  注:1 .如果有特殊要求,订购前必须签署技术协议。2.如果没有特殊指示,电动机将在面向电动机轴的延伸端之前顺时针旋转,出线盒位于电动机的电气侧。3.以下技术数据仅列出了额定电压为6kV和10kV的电动机的技术数据。如果电动机属于其他电压等级,制造商也可以在订购前提供相关的技术数据。
