Y2-560-6THWF1 1400KW/6KV/B3/IP55/F级户外防腐三防紧促型高压电机

时间:2020-02-21   访问量:69


Y2-560-6THWF1  1400KW/6KV/B3/IP55/F级户外防腐三防紧促型高压电机

  一、Y2-560-6THWF1  1400KW/6KV/B3/IP55/F级户外防腐三防紧促型高压电机概述

Y2系列紧凑型高压三相异步电动机是我公司在21世纪开发的高效节能产品。根据国际流行的高压三相异步电动机新设计技术,结合我们长期稳定的电动机设计和制造经验,其性能接近或达到国外先进的水产品,防护等级为IP54或IP55。该系列电机的性能和安装尺寸符合国际电工委员会标准、英国755标准及相关专业技术标准。此外,我公司已多次通过国际质量体系认证。订购、开发、制造、检验、销售和服务的全过程都按照ISO9001质量体系的要求进行控制。电机电源为三相工频50Hz(或根据需要为60Hz)电源,电压等级为6kV。也可设计为3kV、3.3kV、6.6kV等。根据客户的要求。安装模式通常为IMB3。也可根据客户要求设计为IMB35和IMV1(包括承受适当的轴向力)。该系列电机采用冷轧无取向硅钢片,高磁导率,低损耗,损耗低,效率高。电机采用可靠的F级绝缘结构和真空压力(VPI)浸漆,温升按B级检测设计,延长了绝缘老化寿命。该系列电机的基本通风方式为IC411,冷却散热条件相对成熟。该系列电机具有高效、节能、低振动、低噪音、性能可靠、安全维护方便等特点。电机允许在额定电压和频率下直接启动和降压启动。该系列电机是通用的三相异步电机。它们可用于驱动各种通用机械设备,如压缩机、风扇、水泵、破碎机和其他机械设备。它们也可用作石油、化学工业、医药、矿山和其他恶劣环境条件下的油田合作原动机。


  第二,Y2-560-6THWF1  1400KW/6KV/B3/IP55/F级户外防腐三防紧促型高压电机结构表明

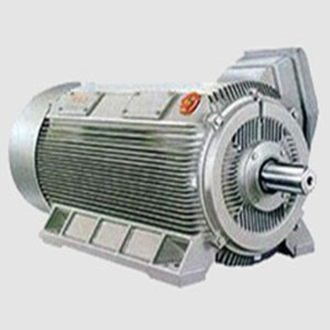

Y2三相异步电动机采用了世界上新一代先进的高强度铸铁结构,电机机座和端盖采用了高强度铸铁结构。底座外侧设有垂直分布的散热筋,散热筋纵横分布,散热性能好,整体刚性好,经久耐用。定子铁芯和机座采用外压配合结构,维护方便。定子绕组采用F级绝缘,通过槽楔固定在定子槽内,端部固定绑扎可靠。在制造过程中,定子绕组经过多次匝间脉冲电压试验和耐压试验,并经过真空压力(VPI)浸渍无溶剂涂漆工艺处理,使定子绕组具有良好的结构强度、绝缘性能、电气性能和防潮性能,能够在恶劣的环境条件下使用,具有良好的电气性能。电机转子采用特殊工艺制造的铸铝结构。转子导杆、端环和风扇在一个步骤中形成,这提高了可靠性并增加了允许拖动负载的转动惯量。借助精确的转子平衡系统,电机运行平稳,振动和噪音大大降低。电机采用滚动轴承结构,均配有不间断加油和排油装置。轴承结构的良好设计可防止灰尘和雨水侵入。出线盒结构紧凑,防护等级高,接线端子可靠,连接方式灵活,多向连接。出线盒通常放置在电机的右侧(从轴延伸端看),或者可以根据用户的需要安装在电机的左侧,但在订购时必须特别注意。


  3.Y2-560-6THWF1  1400KW/6KV/B3/IP55/F级户外防腐三防紧促型高压电机订购说明

      1。订购时,客户必须注明电机型号、功率(千瓦)、电压、频率、旋转方向、保护级别、冷却方式、出口方向、特殊环境条件和配套机械设备的使用要求。

      2.通常,温度测量元件可以安装在该系列电机的定子和轴承上。三个温度测量元件可以安装在定子的前端和后端,一个PT100热电阻可以安装在前后轴承上。防冷凝和除湿加热器也可以安装在电机基座的两侧。如有必要或有其他要求,请在订购时注明。

     3.电机的主接线盒和辅助接线盒(当有温度测量元件和加热器时)通常在电机基座的右侧(即UVW出口端在右侧),或者根据客户的订购要求,它们可以放置在电机的左侧。

      4.在4的启动过程中。Y2系列电机,电源端电压不得低于电机额定电压的85%。电机一般不允许频繁启动。允许在冷态下连续启动两次(自然停止在两次启动之间),或在额定运行后在热态下启动一次。额外重启应在电机停止后一小时进行(2级电机的额外重启应在电机停止后四小时进行)。当驱动机械具有阻力矩特性时,如水泵和风机产品,应避免多次启动。

      5.除联轴器重量外,外部轴向力和径向力一般不允许用于电机轴延伸。当电机需要承受径向力而垂直电机需要承受轴向力时,请在订购时注明力的大小。

      6.对于其他特殊需求,订购时请签署技术协议:1)表中列出的电源规格以外的电机。2)立式电机或其他安装方式的电机。3)具有特殊安装尺寸或特殊外部尺寸的电机。4)具有模仿要求的电机。5)对性能参数有特殊和高要求的电机。6)有其他特殊要求的电机。7.随着国内外技术的进步和相关标准的修订,该样品的尺寸和技术参数将会发生变化。请理解,我们将不再另行通知。订购时,请确认或从公司技术部门获得正式的外形图和相关信息。
